Las diferentes perspectivas

Todas las piezas están dibujadas en una perspectiva isométrica y, para facilitar el proceso de acotación, todas las piezas están cubiertas por una cuadricula que indica sus dimensiones . Dibujaremos el alzado el perfil y la planta

Alzado

Es la vista que mejor define la pieza, y a partir de ella se obtienen las distintas vistas.

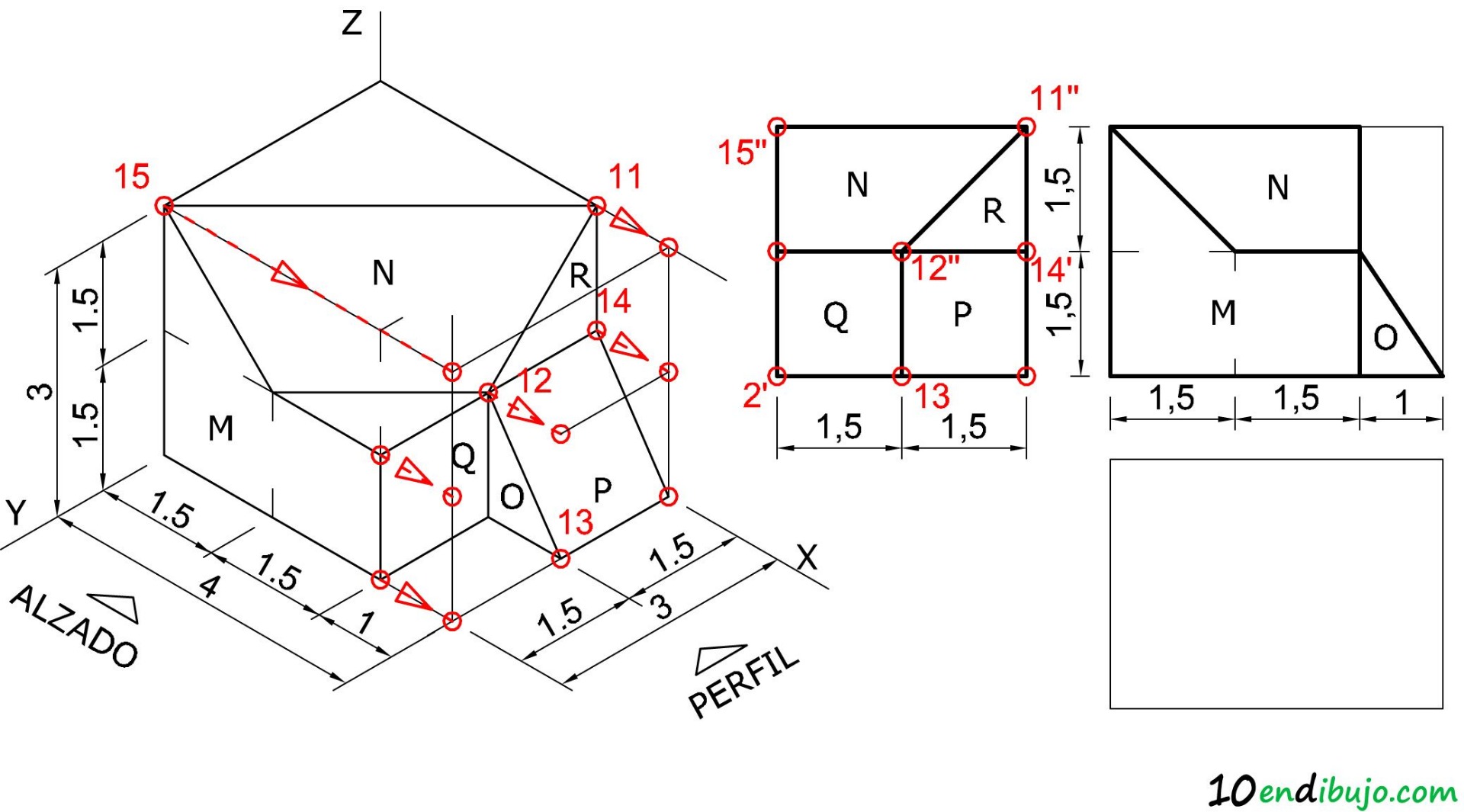

Perfil

Es la vista que tenemos si miramos la pieza desde desde la izquierda o derecha.

Planta

Es la vista que tenemos si miramos la pieza desde arriba.
